راهنمای انتخاب فیلترپرس بر اساس نتایج فیلتراسیون و تست دوغاب
انتخاب فیلترپرس فقط با توجه به حجم دوغاب یا ظرفیت اسمی دستگاه انجام نمیشود. ویژگیهایی مانند درصد جامدات، اندازه و شکل ذرات، گرانروی مایع، تراکمپذیری کیک، فشار موردنیاز، زمان تشکیل کیک و کیفیت محلول خروجی، مستقیما بر نوع و ابعاد فیلترپرس تاثیر میگذارند. به همین دلیل، انجام آزمایشهای فیلتراسیون پیش از خرید دستگاه میتواند احتمال انتخاب اشتباه، طولانی شدن چرخه کاری و بالا ماندن رطوبت کیک را کاهش دهد. در یک فرایند اصولی، ابتدا نمونه واقعی دوغاب در شرایط کنترل شده آزمایش میشود. سپس نتایجی مانند نرخ فیلتراسیون، رطوبت کیک، شفافیت محلول خروجی و رفتار کیک هنگام تخلیه بررسی میشوند. این اطلاعات مبنای اولیه برای تعیین سطح فیلتراسیون، نوع صفحات، ضخامت کیک، پارچه فیلتر، فشار کاری و تجهیزات جانبی دستگاه خواهند بود.
برای مشاهده مدلها و بررسی مشخصات دستگاههای قابل سفارش میتوانید به صفحه خرید فیلترپرس مراجعه کنید؛ با این حال، انتخاب نهایی بهتر است پس از بررسی ویژگیهای واقعی دوغاب انجام شود.
چرا انتخاب فیلترپرس باید بر اساس تست دوغاب انجام شود؟
دو دوغاب با حجم یکسان ممکن است عملکرد کاملا متفاوتی در فیلترپرس داشته باشند. برای مثال، دوغابی با ذرات درشت و غیرقابل تراکم معمولا سریعتر آبگیری میشود؛ در مقابل، وجود ذرات بسیار ریز، مواد کلوئیدی یا جامدات تراکمپذیر میتواند مقاومت کیک را افزایش دهد و سرعت عبور مایع را کاهش دهد. انتخاب فیلترپرس بدون آزمایش ممکن است مشکلات زیر را به همراه داشته باشد:
- کوچک بودن سطح فیلتراسیون نسبت به ظرفیت موردنیاز
- طولانی شدن زمان هر چرخه
- باقی ماندن رطوبت زیاد در کیک
- کدر بودن محلول خروجی
- گرفتگی سریع پارچه فیلتر
- تشکیل نشدن کیک یکپارچه
- چسبیدن کیک به پارچه و دشوار شدن تخلیه
- انتخاب نادرست پمپ تغذیه
- مصرف بیش از حد مواد منعقدکننده یا کمک فیلتر
- افزایش هزینه بهرهبرداری و توقف خط تولید
در آزمایشگاه فیلتراسیون میتوان رفتار نمونه دوغاب را در فشارها و شرایط مختلف بررسی کرد. هدف این آزمایش فقط تعیین امکان جدا شدن جامد از مایع نیست؛ بلکه باید مشخص شود این جداسازی با چه سرعت، کیفیت و سطح فیلتراسیونی انجام خواهد شد.
تست دوغاب چه اطلاعاتی در اختیار ما قرار میدهد؟
در آزمایشهای مقدماتی، ویژگیهای فیزیکی و شیمیایی دوغاب بررسی میشوند. سپس نمونه تحت آزمایش فیلتراسیون قرار میگیرد تا رفتار آن در طول تشکیل کیک مشخص شود. مهمترین اطلاعات موردنیاز عبارتاند از:
- نوع و ماهیت جامدات
- درصد جامدات دوغاب ورودی
- چگالی دوغاب
- گرانروی فاز مایع
- دمای دوغاب
- اندازه و توزیع ذرات
- میزان اسیدی یا قلیایی بودن
- احتمال تهنشینی سریع ذرات
- خورندگی دوغاب
- حجم محلول خروجی در بازههای زمانی مختلف
- زمان تشکیل کیک
- ضخامت و یکنواختی کیک
- درصد رطوبت باقیمانده در کیک
- کیفیت و شفافیت محلول خروجی
- میزان چسبندگی کیک به پارچه
- مقاومت کیک در برابر عبور مایع
در فرایند تست دوغاب، بهتر است از نمونهای استفاده شود که از نظر ترکیب، دما، درصد جامدات و اندازه ذرات به خوراک واقعی خط تولید نزدیک باشد. آزمایش نمونهای که نماینده شرایط عملیاتی نیست، میتواند به محاسبات نادرست و انتخاب نامناسب دستگاه منجر شود.
مهم ترین نتایج فیلتراسیون برای انتخاب فیلترپرس
همه دادههای آزمایشگاهی اهمیت یکسانی ندارند. برخی نتایج مستقیما در انتخاب نوع و ظرفیت فیلترپرس موثرند و باید پیش از تصمیمگیری به صورت همزمان بررسی شوند.
| نتیجه آزمایش | چه چیزی را نشان میدهد؟ | تاثیر بر انتخاب فیلترپرس |
|---|---|---|
| درصد جامدات دوغاب | مقدار ماده خشک موجود در خوراک | تعیین حجم کیک و ظرفیت صفحات |
| نرخ فیلتراسیون | سرعت عبور مایع از پارچه و کیک | تعیین سطح فیلتراسیون و زمان چرخه |
| مقاومت ویژه کیک | میزان مقاومت جامدات در برابر عبور مایع | ارزیابی دشواری آبگیری و سطح موردنیاز |
| تراکمپذیری کیک | تغییر ساختار کیک با افزایش فشار | تعیین فشار مناسب و نوع صفحه |
| رطوبت نهایی کیک | مقدار مایع باقیمانده در جامدات | انتخاب نوع فیلترپرس و تجهیزات خشکسازی |
| شفافیت محلول خروجی | میزان عبور ذرات از پارچه | انتخاب جنس و بافت پارچه فیلتر |
| ضخامت کیک | حجم جامد تشکیلشده بین صفحات | انتخاب عمق محفظه و تعداد صفحات |
| زمان تشکیل کیک | مدت لازم برای پر شدن محفظهها | محاسبه تعداد چرخه روزانه |
| جداشدن کیک از پارچه | سهولت تخلیه دستگاه | انتخاب پارچه و سیستم تخلیه |
| خورندگی دوغاب | میزان آسیب احتمالی به قطعات | انتخاب متریال صفحات، لولهها و اتصالات |
درصد جامدات چگونه بر ظرفیت فیلترپرس تاثیر می گذارد؟
درصد جامدات یکی از اولین پارامترهایی است که باید اندازهگیری شود؛ اما به تنهایی برای تعیین ظرفیت دستگاه کافی نیست. دوغابی با درصد جامدات بیشتر، در هر واحد حجم مقدار بیشتری کیک تولید میکند و ممکن است محفظههای فیلترپرس را سریعتر پر کند. در مقابل، دوغاب رقیق برای تولید همان مقدار ماده خشک، حجم بیشتری مایع وارد دستگاه میکند.
برای برآورد ظرفیت، باید مقدار ماده خشک ورودی در هر ساعت یا هر شبانهروز مشخص شود. سپس با استفاده از چگالی و رطوبت کیک آزمایشگاهی، حجم تقریبی کیک در هر چرخه محاسبه شود. این محاسبه به تعیین حجم محفظهها و تعداد صفحات کمک میکند. اگر درصد جامدات خوراک در طول روز تغییر زیادی دارد، نباید طراحی فقط بر اساس مقدار میانگین انجام شود. دامنه تغییرات خوراک و شرایط بحرانی خط تولید نیز باید در محاسبات لحاظ شوند.
نرخ فیلتراسیون و زمان چرخه چه ارتباطی با ابعاد دستگاه دارند؟
در آغاز چرخه، مقاومت مسیر عبور مایع معمولا کمتر است؛ اما با تشکیل و ضخیم شدن کیک، مقاومت افزایش مییابد و نرخ خروج محلول کاهش پیدا میکند. بنابراین، اندازهگیری حجم محلول خروجی در طول زمان، اطلاعات مهمتری نسبت به ثبت یک عدد نهایی ارائه میدهد. اگر آزمایش نشان دهد نرخ فیلتراسیون پایین است، چند راهکار باید بررسی شود:
- افزایش سطح فیلتراسیون
- کاهش ضخامت کیک
- اصلاح فشار تغذیه
- انتخاب پارچه مناسبتر
- آمادهسازی شیمیایی دوغاب
- اصلاح درصد جامدات خوراک
- کنترل اندازه ذرات و جلوگیری از تولید ذرات بسیار ریز
بزرگتر کردن دستگاه همیشه بهترین راهکار نیست. ممکن است با انتخاب پارچه مناسب یا اصلاح شرایط آماده سازی دوغاب، زمان چرخه به شکل موثرتری کاهش پیدا کند. زمان یک چرخه فقط شامل مرحله فیلتراسیون نیست. پر شدن دستگاه، افزایش فشار، شستوشوی کیک، دمش هوا، باز شدن صفحات، تخلیه کیک و بسته شدن مجدد نیز باید در محاسبه ظرفیت روزانه لحاظ شوند.
مقاومت ویژه و تراکم پذیری کیک چیست؟
مقاومت ویژه کیک نشان میدهد جامدات تشکیلشده روی پارچه تا چه اندازه در برابر عبور محلول مقاومت میکنند. هرچه این مقدار بیشتر باشد، عبور مایع دشوارتر شده و برای دستیابی به ظرفیت مشخص، احتمالا به سطح فیلتراسیون بیشتر یا زمان طولانیتری نیاز خواهد بود. افزایش فشار همیشه باعث افزایش متناسب سرعت فیلتراسیون نمیشود. در دوغابهای دارای کیک تراکمپذیر، فشار بالا میتواند ساختار کیک را فشردهتر و منافذ عبور مایع را کوچکتر کند. در چنین شرایطی، افزایش فشار پس از یک نقطه مشخص ممکن است تاثیر محدودی بر آبگیری داشته باشد.
به همین دلیل، آزمایش بهتر است در چند سطح فشار انجام شود. مقایسه نتایج نشان میدهد فشار بالاتر واقعا باعث افزایش خروج مایع میشود یا فقط مصرف انرژی و فشار واردشده به تجهیزات را افزایش میدهد. اصول بررسی مقاومت ویژه و تراوایی کیک در منابع مهندسی جداسازی جامد و مایع و مطالعات آزمایشگاهی فیلتراسیون کیکی تشریح شده است. [مطالعه علمی پارامترهای فیلتراسیون کیکی]
رطوبت کیک چه تاثیری بر انتخاب نوع فیلترپرس دارد؟
رطوبت قابل قبول کیک به کاربرد نهایی بستگی دارد. در بعضی صنایع، هدف اصلی بازیابی محلول است و رطوبت کیک اهمیت کمتری دارد. در برخی فرایندها نیز کیک باید حمل، دفع، خشک یا دوباره فرآوری شود؛ بنابراین کاهش رطوبت اهمیت اقتصادی زیادی پیدا میکند. اگر نتایج آزمایش نشان دهد فیلترپرس محفظهای معمولی به رطوبت هدف نمیرسد، میتوان استفاده از صفحات ممبران، دمش هوا یا زمان آبگیری بیشتر را بررسی کرد. در فیلترپرس ممبران، پس از تشکیل اولیه کیک، صفحات انعطافپذیر با اعمال فشار ثانویه به کیک فشار وارد میکنند و بخشی از مایع باقیمانده را خارج میسازند.
انتخاب فیلترپرس ممبران باید بر اساس نتیجه آزمایش و ارزش اقتصادی کاهش رطوبت انجام شود. استفاده از این سیستم برای تمام دوغابها ضروری نیست و میتواند هزینه اولیه و پیچیدگی دستگاه را افزایش دهد.
کیفیت محلول خروجی چگونه نوع پارچه فیلتر را مشخص میکند؟
پارچه فیلتر فقط یک قطعه مصرفی نیست؛ بلکه بخشی از عملکرد اصلی دستگاه است. جنس الیاف، اندازه منافذ، نوع بافت، نفوذپذیری و ویژگی سطح پارچه بر شفافیت محلول، سرعت فیلتراسیون و تخلیه کیک اثر میگذارند. اگر منافذ پارچه بیش از حد بزرگ باشند، ممکن است در ابتدای چرخه مقداری از ذرات وارد محلول خروجی شوند. انتخاب پارچه بسیار متراکم نیز میتواند سرعت عبور مایع را کاهش دهد و احتمال گرفتگی را افزایش دهد. در تست فیلتراسیون باید حداقل موارد زیر برای هر پارچه ثبت شوند:
- شفافیت محلول در ابتدا و انتهای آزمایش
- حجم محلول خروجی در زمان مشخص
- میزان نفوذ ذرات به بافت پارچه
- سهولت شستوشوی پارچه
- نحوه جدا شدن کیک
- سازگاری شیمیایی پارچه با دوغاب
- پایداری پارچه در دما و فشار عملیاتی
در بسیاری از پروژهها، انتخاب پارچه مناسب به اندازه تعیین ابعاد فیلترپرس اهمیت دارد.
چگونه نوع فیلترپرس را از روی نتایج آزمایش انتخاب کنیم؟
نتایج تست میتوانند انتخاب میان فیلترپرس محفظهای، ممبران و مدلهای دارای سیستمهای خودکار را سادهتر کنند.
| وضعیت مشاهدهشده در آزمایش | انتخاب یا اقدام پیشنهادی |
|---|---|
| تشکیل مناسب کیک و رسیدن به رطوبت قابل قبول | فیلترپرس محفظهای میتواند گزینه مناسبی باشد |
| تشکیل مناسب کیک اما رطوبت بالاتر از حد هدف | بررسی فیلترپرس ممبران یا دمش هوا |
| نرخ فیلتراسیون بسیار پایین | افزایش سطح، کاهش ضخامت کیک یا اصلاح خوراک |
| کدر بودن محلول خروجی | آزمایش پارچه با منافذ و بافت متفاوت |
| چسبندگی زیاد کیک | تغییر نوع پارچه یا بررسی آمادهسازی دوغاب |
| تراکمپذیری زیاد کیک | تعیین فشار بهینه بهجای افزایش بیرویه فشار |
| خورندگی شدید دوغاب | استفاده از مواد مقاوم در صفحات و اتصالات |
| تعداد چرخه زیاد و ظرفیت تولید بالا | بررسی تخلیه خودکار و سیستم شستوشوی پارچه |
| نیاز به شستوشوی کامل کیک | پیشبینی صفحات و مسیر مناسب شستوشو |
| تغییرات زیاد مشخصات خوراک | طراحی با دامنه عملیاتی منعطف و ضریب اطمینان مناسب |
این پیشنهادها جایگزین طراحی مهندسی نیستند؛ بلکه مسیر تصمیمگیری را مشخص میکنند. انتخاب نهایی باید با در نظر گرفتن ظرفیت خط، ساعات کار، محدودیت فضا، امکانات شستوشو و شرایط بهرهبرداری انجام شود.

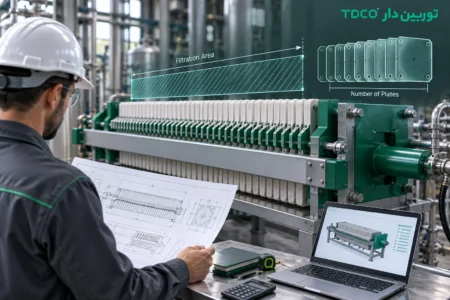

تعیین سطح فیلتراسیون و تعداد صفحات
سطح موردنیاز فیلترپرس معمولا با تکیه بر مقدار ماده خشک ورودی، نرخ فیلتراسیون آزمایشگاهی، زمان مجاز چرخه و ظرفیت تولید محاسبه میشود. در این مرحله باید میان دو مفهوم تفاوت قائل شد:
- سطح فیلتراسیون: مساحتی که محلول از طریق آن از کیک و پارچه عبور میکند.
- حجم کیک: فضای موجود بین صفحات برای نگهداری جامدات جداشده.
ممکن است یک دستگاه از نظر حجم کیک کافی باشد، اما سطح فیلتراسیون لازم برای تکمیل چرخه در زمان موردنظر را نداشته باشد. حالت عکس آن نیز ممکن است رخ دهد. بنابراین، هر دو پارامتر باید به صورت جداگانه محاسبه و سپس با مشخصات صفحات تطبیق داده شوند. دادههای آزمایشگاهی معمولا مستقیما و بدون ضریب اصلاح به مقیاس صنعتی منتقل نمیشوند. تفاوت در نحوه تغذیه، توزیع دوغاب، افت فشار، تغییرات خوراک و توقفهای عملیاتی باید در افزایش مقیاس در نظر گرفته شود. منابع تخصصی طراحی تجهیزات جداسازی نیز بر استفاده از آزمایشهای نماینده و محاسبات افزایش مقیاس تاکید دارند. [مرجع انتخاب و طراحی تجهیزات جداسازی جامد و مایع]
انتخاب پمپ تغذیه بر اساس رفتار دوغاب
پمپ فیلترپرس باید بتواند دوغاب را در ابتدای چرخه با دبی مناسب وارد دستگاه کند و با افزایش مقاومت کیک، فشار لازم را تامین کند. انتخاب پمپ فقط بر اساس حداکثر فشار دستگاه ممکن است باعث عملکرد نامناسب شود. در انتخاب پمپ باید موارد زیر بررسی شوند:
- دبی موردنیاز در آغاز چرخه
- فشار نهایی فیلتراسیون
- درصد و نوع جامدات
- خاصیت سایندگی ذرات
- خورندگی سیال
- گرانروی دوغاب
- تغییر دبی با افزایش فشار
- احتمال تهنشینی یا گرفتگی مسیر
- سازگاری متریال پمپ با خوراک
نتایج تست دوغاب میتوانند منحنی تقریبی کاهش دبی در طول تشکیل کیک را مشخص کنند. این اطلاعات برای انتخاب نوع و توان پمپ اهمیت زیادی دارد.
تاثیر آماده سازی شیمیایی دوغاب بر انتخاب دستگاه
برخی دوغابها بدون آمادهسازی شیمیایی، کیک نفوذناپذیر یا محلول خروجی کدری تولید میکنند. در این موارد، استفاده کنترلشده از مواد منعقدکننده، لختهساز یا کمک فیلتر میتواند اندازه موثر ذرات را افزایش دهد و فیلتراسیون را بهبود بخشد. با این حال، انتخاب ماده و مقدار مصرف آن باید آزمایش شود. مصرف بیش از حد ممکن است هزینه بهرهبرداری را بالا ببرد، حجم کیک را افزایش دهد یا بر کیفیت محصول نهایی تاثیر بگذارد. برای ارزیابی دقیق، آزمایشها بهتر است در چند حالت انجام شوند:
- دوغاب بدون ماده افزودنی
- دوغاب با انواع مختلف ماده آمادهساز
- چند مقدار مصرف از ماده منتخب
- آزمایش در فشارهای مختلف
- مقایسه زمان چرخه، رطوبت کیک و شفافیت محلول
نمونه مورد استفاده در آزمایش چه ویژگیهایی باید داشته باشد؟
دقت نتیجه به کیفیت نمونهبرداری وابسته است. نمونه باید نماینده خوراک واقعی فرایند باشد و پیش از آزمایش دچار تهنشینی، تبخیر، تغییر دما یا واکنش شیمیایی نشود. هنگام نمونهبرداری باید این موارد ثبت شوند:
- محل و زمان نمونهبرداری
- وضعیت خط تولید هنگام برداشت نمونه
- دما و درصد جامدات
- مواد شیمیایی افزودهشده
- مدت نگهداری نمونه
- روش همگنسازی پیش از آزمایش
- تغییرات احتمالی خوراک در شیفتهای مختلف
اگر مشخصات دوغاب در طول تولید متغیر است، آزمایش یک نمونه تصادفی کافی نیست. بهتر است نمونههایی از شرایط معمول، حداقل و حداکثر بار جامد تهیه و نتایج با یکدیگر مقایسه شوند.
پیش از خرید فیلترپرس چه اطلاعاتی باید آماده شود؟
برای انتخاب دقیقتر دستگاه، خریدار باید علاوه بر نتایج آزمایش، اطلاعات فرایندی زیر را در اختیار طراح قرار دهد:
- حجم دوغاب تولیدشده در ساعت یا روز
- مقدار ماده خشک ورودی
- تعداد ساعات کاری خط
- رطوبت مورد انتظار کیک
- کیفیت موردنیاز محلول خروجی
- ارزش اقتصادی فاز جامد و مایع
- نیاز یا عدم نیاز به شستوشوی کیک
- شرایط دما و فشار
- محدودیت فضای نصب
- میزان دسترسی به نیروی انسانی
- درجه خودکارسازی موردنیاز
- شرایط شستوشوی صفحات و پارچه
- احتمال خورندگی یا سایش
- نحوه انتقال و تخلیه کیک
دستگاهی که فقط بر اساس بیشترین ظرفیت اسمی انتخاب شده باشد، الزاما بهترین انتخاب نیست. هدف باید دستیابی به ظرفیت واقعی موردنیاز با زمان چرخه مناسب، رطوبت قابل قبول و هزینه بهرهبرداری کنترل شده باشد.
اشتباهات رایج در انتخاب فیلترپرس
-
انتخاب دستگاه فقط بر اساس حجم مخزن دوغاب
حجم دوغاب بدون اطلاع از درصد جامدات، نرخ فیلتراسیون و حجم کیک، معیار کافی برای تعیین ظرفیت دستگاه نیست.
-
نادیده گرفتن تغییرات خوراک
انتخاب بر اساس یک نمونه ایدهآل میتواند باعث افت عملکرد دستگاه در شرایط واقعی تولید شود.
-
تمرکز صرف بر فشار بالاتر
در کیکهای تراکمپذیر، فشار بیشتر همیشه به معنای فیلتراسیون سریعتر یا کیک خشکتر نیست.
-
انتخاب پارچه بدون آزمایش
انتخاب پارچه فقط بر اساس اندازه ذرات ممکن است به گرفتگی، افت دبی یا دشواری تخلیه کیک منجر شود.
-
در نظر نگرفتن زمانهای جانبی چرخه
باز و بسته شدن دستگاه، شستوشو و تخلیه کیک نیز بخشی از زمان واقعی تولید هستند.
-
انتقال مستقیم نتایج آزمایشگاهی به مقیاس صنعتی
نتایج آزمایش باید با روش مهندسی و با در نظر گرفتن ضریب اطمینان، تغییرات خوراک و شرایط واقعی خط افزایش مقیاس داده شوند.
جمع بندی
انتخاب فیلترپرس مناسب از شناخت دقیق دوغاب آغاز میشود. درصد جامدات، اندازه ذرات، گرانروی، مقاومت ویژه کیک، تراکمپذیری، زمان فیلتراسیون، رطوبت کیک و شفافیت محلول خروجی، مهمترین دادههایی هستند که باید پیش از تعیین مدل و ابعاد دستگاه بررسی شوند. تست فیلتراسیون کمک میکند سطح موردنیاز، حجم محفظهها، فشار کاری، نوع صفحات، پارچه فیلتر و تجهیزات جانبی بر مبنای رفتار واقعی خوراک انتخاب شوند. این روش، ریسک خرید دستگاهی با ظرفیت ناکافی یا هزینه بهرهبرداری بالا را کاهش میدهد.
برای رسیدن به نتیجه قابل استناد، آزمایش باید با نمونه نماینده، در چند سطح فشار و با ثبت کامل دادهها انجام شود. پس از آن نیز نتایج آزمایشگاهی باید همراه با ظرفیت خط تولید، شرایط بهرهبرداری و هدف نهایی جداسازی تحلیل شوند. برای دریافت مشاوره با مشاوران توربین دار تماس بگیرید.
